Tủ điện ATS

1. Tủ điện ATS là gì?

Tủ điện ATS – Automatic Transfer Switches được hiểu là một hệ thống điện có thể tự động đổi nguồn điện lưới mất hoặc ngược lại. Mục đích của tủ điện ATS là đảm bảo luôn có đủ nguồn điện cần thiết cho doanh nghiệp, dân sinh để phục vụ cho quá trình sản xuất, sinh hoạt không bị gián đoạn.

2.Chức năng và ứng dụng

Hệ thống máy phát điện ATS có chức năng chuyển tải nguồn điện sang nguồn điện dự phòng ở máy phát điện khi có những sự cố xảy ra như: mất pha, quá áp, mất trung tính, mất điện,…

Tủ điện ATS được ứng dụng rộng rãi trong những địa điểm cần cung cấp nguồn điện liên tục như: khu công nghiệp, nhà máy, xưởng sản xuất, trung tâm thương mại, chung cư, sân bay, bến xe, cảng,…

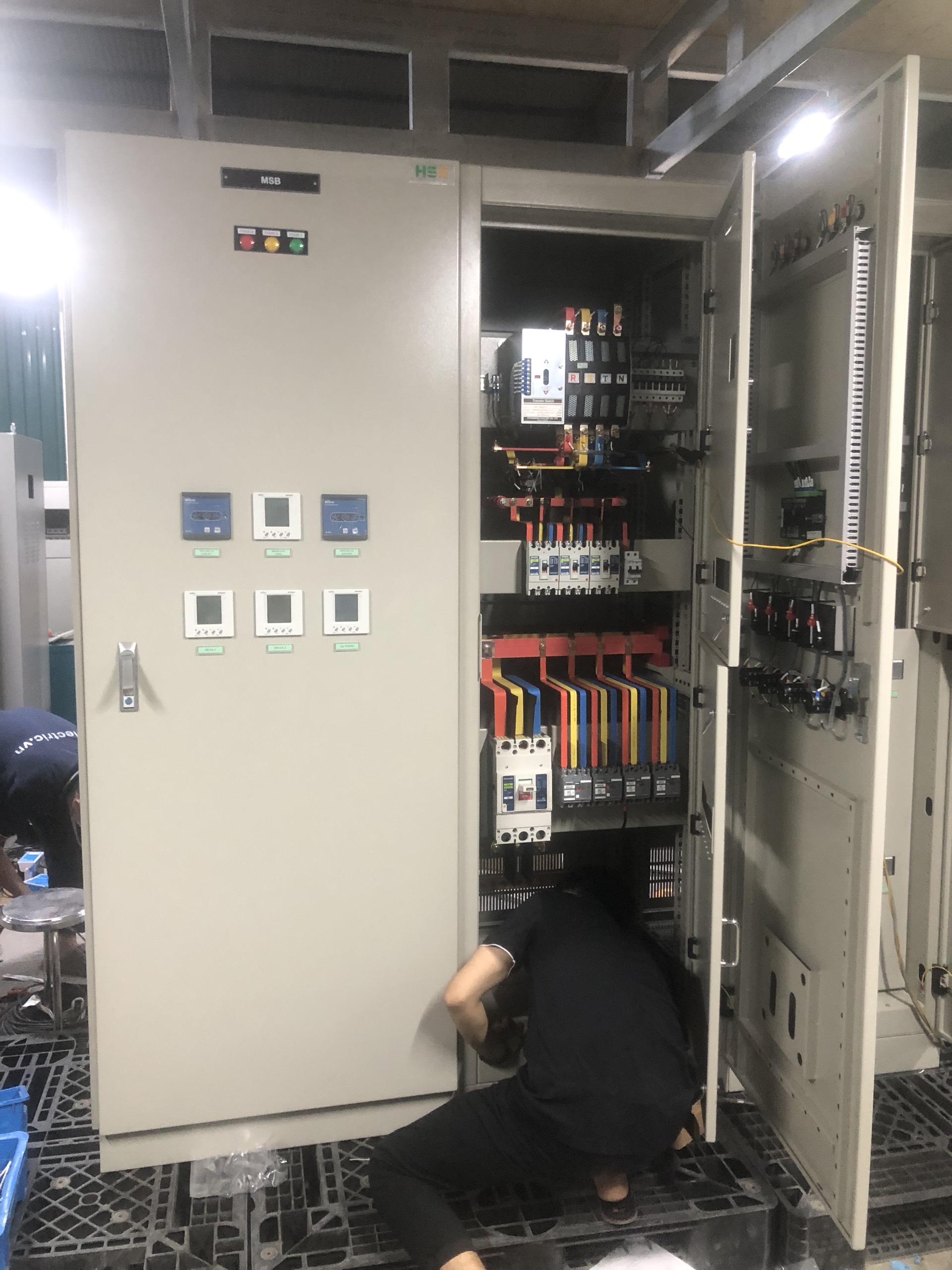

3. Cấu tạo

• Vỏ: Được làm từ thép mạ kẽm, bên ngoài được trang bị một lớp sơn tĩnh điện. Vỏ tủ điện có kích thước to – nhỏ sẽ tùy thuộc vào nhu cầu sử dụng, công suất.

• Thiết bị chuyển mạch tự động: Được thiết kế có các chế độ chuyển mạch tự động hoặc bằng tay.

• Bộ điều khiển: Có chức năng điều khiển thiết bị chuyển mạch theo thời gian.

• Hệ thanh cái đồng phân phối điện: Tùy theo dòng điện định mức của hệ thống mà được tính toán phù hợp.

• Các nút ấn, màn hình LCD, hệ thống đèn chỉ thị giúp người vận hành có thể linh hoạt được chế độ hoạt động.

Ngoài các bộ phận trên, tủ điện ATS còn được tích hợp thêm chức năng giám sát và điều khiển từ xa.

4. Nguyên lý hoạt động

Tủ điện ATS luôn bao gồm hệ thống chuyển đổi nguồn điện và máy phát điện công nghiệp, từ đó trong bất kỳ trường hợp nào thì tủ điện cũng luôn sẵn sàng tự động chuyển mạch điện tới vị trí cần nguồn điện.

• ATS: hệ thống chuyển đổi điện năng từ lưới điện chính, khi xảy ra sự cố sẽ cung cấp cho phụ tải từ máy phát điện.

• Khi điện lưới có trở lại, tủ điện ATS có nhiệm vụ kế nối phụ tải với nguồn điện chính và ngắt máy phát điện dự phòng.

• Những tủ điện Ats cao cấp còn có thêm chức năng hòa đồng bộ kết hợp với nhiều máy phát điện cùng lúc để đảm bảo nguồn điện không bị gián đoạn.

5. Phân loại

Trên thị trường hiện nay có các loại tủ điện ATS phổ biến, đó là:

• Tủ điện ATS 1 nguồn điện lưới, 1 nguồn máy phát điện dự phòng. Loại này sử dụng nhiều trong các chung cư cao ốc, nhà máy sản xuất.

• Tủ điện ATS 2 nguồn điện lưới chính, 1 nguồn máy phát điện dự phòng. Loại này thường được lắp đặt và sử dụng trong các khu công nghiệp lớn. Hệ thống điện lưới luôn có hai nguồn độc lập luân phiên nhau để bảo trì.

• Tủ điện ATS 1 nguồn điện lưới, 2 nguồn máy phát điện dự phòng.

• Hệ thống tủ điện ATS cũng có thể được phân loại theo công suất như: 100A, 200A, 250A, 400A dùng khởi động từ là chủ yếu.

• Hệ thống tủ ATS lớn khoảng 800A đến hàng ngàn Ampe thì sử dụng máy cắt khí, bền bỉ hơn.

6. Lựa chọn hệ thống tủ điện ATS

Việc chọn hệ thống tủ điện ATS loại nào tùy thuộc vào nhu cầu sử dụng của mỗi đơn vị. Các chuyên viên kỹ thuật tư vấn những yếu tố cần quan tâm để lựa chọn hệ thống ATS phù hợp như sau:

• Cần xác định được công suất của trạm biến áp

• Dựa theo công suất của máy phát điện, tính toán khu vực ưu tiên sử dụng điện.

• Dựa theo vị trí lắp đặt hệ thống: nhiệt độ, môi trường,…

• Được kết nối với hệ thống kiểm soát của doanh nghiệp. Tự động báo cáo thông tin theo lịch trình đã được thiết lập sẵn.
